Coude latéral 72° aluminium 60 × 80 gris ardoise (coloris non contractuel)

Livraison sous 14 jours maximum · express 48 h possible

Coudes latéraux A (intérieur) et B (extérieur) posés sous naissance latérale, coloris blanc

Livraison sous 14 jours maximum · express 48 h possible

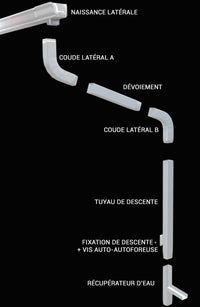

Schéma : naissance latérale, coude A, dévoiement, coude B et tuyau de descente

Livraison sous 14 jours maximum · express 48 h possible

Section rectangulaire 60 × 80 mm de la descente

Coude latéral 72° aluminium 60 × 80 – coude A ou B

Livraison sous 14 jours maximum · express 48 h possible

€7,16 €5,97 HT
Unit price
Economisez €2,60 dd

Quantité

Documentation technique (1)

PDFFiche technique coude latéral 72° 60x80

Caractéristiques

Fonction : Dévers de la descente sous naissance latérale

Versions : A (intérieur, fixé sous la naissance) · B (extérieur, côté mur)

Angle : 72°

Hauteur : 250 mm

Section : 60 × 80 mm

Emboîtement : 5 cm

Finitions : Classique (nervurée) · lisse

Matériau : Aluminium laqué

Épaisseur : 0,7 mm

Coloris : Gris ardoise RAL 7016 · Blanc RAL 9010

Poids : ≈ 0,13 kg (estimé)

Conditionnement : À l'unité (prévoir A + B)

Produits associés : Naissance latérale G300, dévoiement 50 cm, tuyau de descente 60 × 80, vis autoforeuses

Description

Réf. AH8-GOL-COUDELAT-A / -B (-CL / -LIS, -7016 / -9010)
Système 60 × 80 : conçu pour la naissance latérale G300
Aluminium laqué 0,7 mm, hauteur 250 mm, emboîtement 5 cm
Deux coloris : gris ardoise RAL 7016 et blanc RAL 9010
Version A (intérieur) ou B (extérieur), finition classique ou lisse
Livraison sous 14 jours maximum (besoin urgent ? précisez-le-nous) · express 48 h au tarif affiché à la page de paiement
Paiement par virement possible : demandez un devis depuis le panier

Livraisons & Retours

Frais de stockage
Nous travaillons directement avec nos producteurs, sans intermédiaire, pour réduire les coûts et vous offrir des tarifs compétitifs.

Délais de livraison

Produits en stock : expédition sous 48h à une semaine.
Produits sur commande : livrés sous 15 jours (délais spéciaux possibles selon périodes et stocks).

Frais de livraison
Indiqués dans le panier avant paiement, calculés selon le poids et le volume.

Retours
Garantie "satisfait ou remboursé" sous 14 jours après réception. Remboursement intégral dès retour de l'article.
Livraison retour à votre charge

Paiements
Transactions sécurisées par SSL. Paiements acceptés : carte bancaire et Paypal. Non acceptés : chèques, virements, paiements à réception.

Coude latéral 72° aluminium 60 × 80 – coude A ou B

Variantes Quantité

Le test des Experts Ami Hauteur

Garantie

5 ans

8 /10

Résistance

Norme : Professionnel (EN 1004)
Impact de choc : Acier

9/10

Ergonomie

Rangement : 3m et plus
Transport : 4,50m, 103,5 kg, peu de pièces
Montage : 2 personnes nécessaires, 30min, sécuritaire

7,5/10

Pour naissance latérale G300

Avec une naissance latérale, la sortie d'eau est décalée sur le côté de la gouttière, par exemple en bout de façade ou près d'un angle. Les coudes latéraux sont conçus pour ce départ décalé, comme les coudes frontaux accompagnent la naissance frontale.

Pose des coudes A et B

Le coude A (intérieur) s'emboîte sous la naissance et se bloque par deux vis. Le coude B (extérieur) s'emboîte de 5 cm et remet la descente à la verticale contre le mur. Les deux pièces se commandent séparément : prévoyez un A et un B par descente.

Quand le débord de toit est important, un dévoiement recoupé côté femelle s'intercale entre les deux coudes (jusqu'à 50 cm de déport) ; au-delà, un tuyau de descente recoupé à la cote le remplace. Finitions classique ou lisse, gris ardoise ou blanc, pour rester assorti au tuyau.

Choisir son raccord selon le déport (mesuré du mur au bandeau) : sans déport, 2 coudes A + B ; jusqu'à 25 cm, un col de cygne ; de 25 à 50 cm, 2 coudes A + B et un dévoiement de 50 cm recoupé à la cote ; au-delà de 50 cm, 2 coudes A + B et un tuyau de descente recoupé à la cote.

1. Emboîter le coude latéral A sous la naissance latérale et le fixer par 2 vis.

2. Ajouter un dévoiement recoupé côté femelle si le déport l'exige.

3. Emboîter le coude latéral B.

4. Raccorder le tuyau de descente et le fixer au mur.
